555，全称“通用单双极型定时器”（General-purpose Single Bipolar Timer），意思是555的一个芯片中包含一个（单）用三极管做成的（双极型）定时器。它在外接一个电阻和一个电容后，能够精确地实现延时功能。利用这个功能我们可以实现很多种电路，最常用的有三种：
无稳态电路
单稳态电路
双稳态电路
下面分别介绍每一种电路的结构和用法。

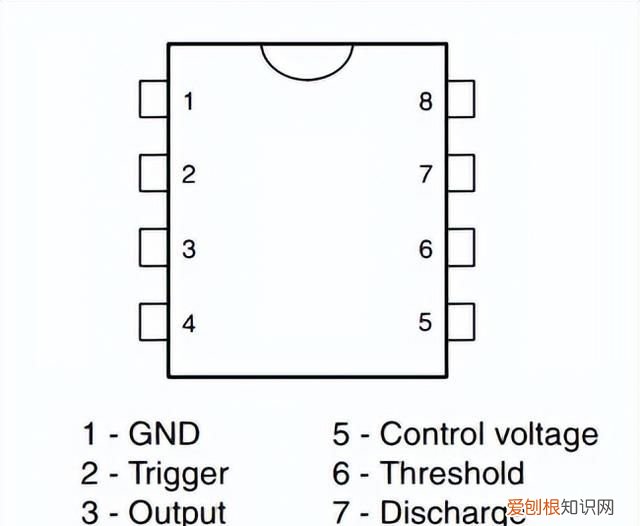

引脚图
在具体介绍每一种电路之前，我们先来看看555的引脚图。这里以NE555为例。

文章插图
各个引脚的功能如下：
1脚：接地。
2脚：输入端Trigger，该脚会判断其电压是否小于1/3 Vcc 。
3脚：输出端Output 。
4脚：清零端Reset 。正常工作时应接高电平。
5脚：控制电压端。一般不使用，应通过一只0.01μF（103）瓷片电容接地，以防引入高频干扰。
6脚：输入端Threshold，该脚会判断其电压是否大于2/3 Vcc 。
7脚：放电端Discharge 。
8脚：外接电源Vcc，范围为4.5V~16V，一般用5V 。

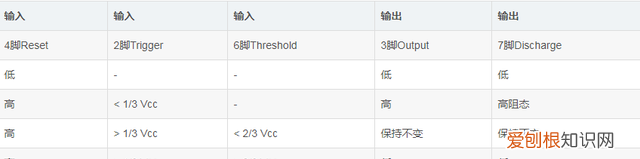

输出端3脚的电平与输入的关系如下表所示：

文章插图
如果不想了解具体的工作原理，只需要知道以下几点即可：
1脚接地，8脚接电源，4脚大部分情况下也接电源
5脚通过一个0.01μF电容接地，也可以悬空（不建议）
2、6、7脚根据不同应用有不同接法
3脚是输出

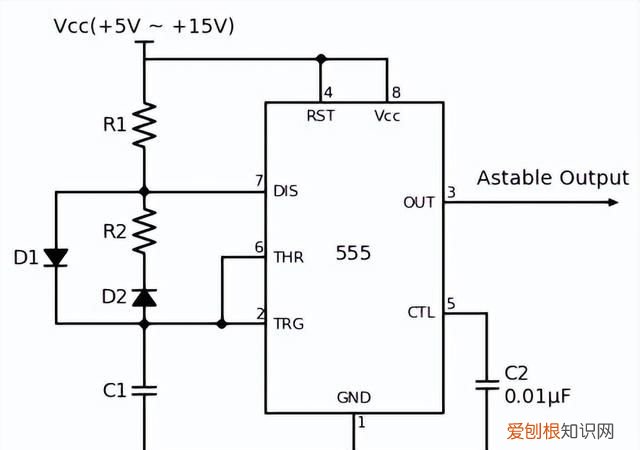

无稳态电路(振荡器)

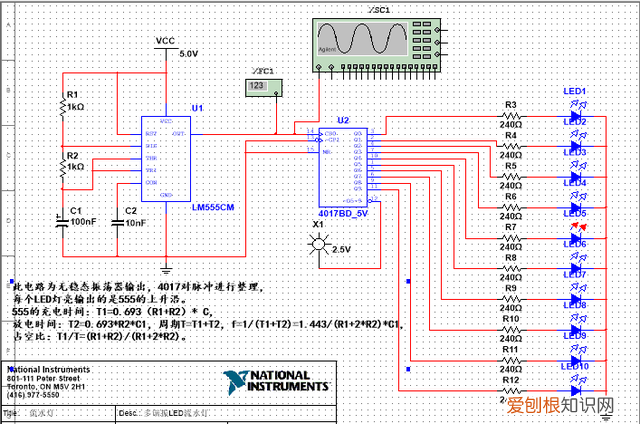

所谓的“稳态”指的是3脚输出端的电平高低是否稳定。“无稳态”的意思是，3脚的输出会自动在高低之间变换，而不会稳定地停留在高或低上。这就形成了一个振荡器。这个特性可以用来制作LED的闪烁效果、电子琴等，也可以用于PWM技术控制电动机的转速等。
最基本的无稳态电路

文章插图

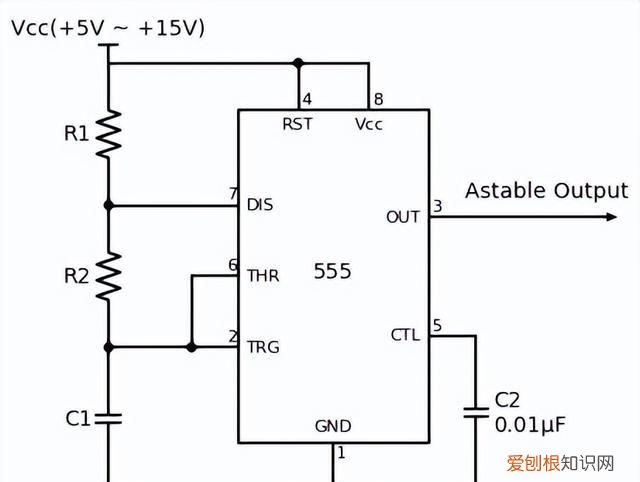

最基本的无稳态电路如下所示，只需将两个电阻R1、R2和一个电容C1串联，然后将555的7脚接在R1、R2之间，2、6脚接在R2和C1之间即可：

文章插图
这个电路的工作原理如下：
1、电容C1通过R1、R2充电至1/3 Vcc后，进入正常的工作流程。
2、由于C1连接到了2脚Trigger，2脚低于1/3 Vcc时，3脚的输出为高电平，而7脚为高阻态，所以C1继续通过R1、R2充电，直到C1的电压达到2/3 Vcc 。C1从1/3 Vcc充电至2/3 Vcc的时间即为充电时间，公式为 t1 = 0.693 · (R1 + R2) · C1 。
3、C1达到2/3 Vcc后，超过了6脚的阈值，因此3脚输出变成低电平，7脚变成低电平。于是C1无法继续充电，而是经由R2向7脚放电，直到C1电压达到1/3 Vcc为止。这段放电时间的公式为 t2 = 0.693 · R2 · C1 。
4、C1电压低于1/3 Vcc后，触发2脚Trigger，从而3脚输出变成高电平，7脚变成高阻态，返回上述第2步。

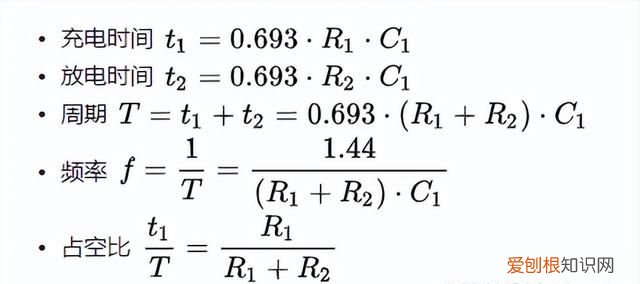

因此我们可以得出以下公式：
