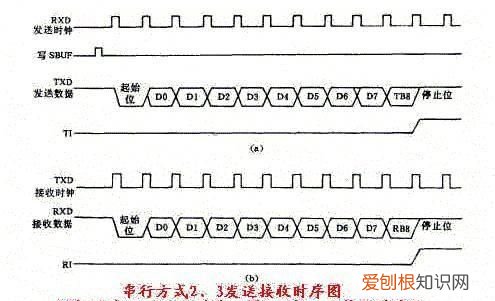

由图可见，方式2和方式3与方式l的操作过程基本相同，主要差别在于方式2，3有第9位数据 。
发送时，发送机的这第9位数据来自该机SCON中的TB8，而接收机将接收到的这第9位数据送入本机SCON中的RB8 。这个第9位数据通常用作数据的奇偶检验位，或在多机通信中作为地址／数据的特征位 。
方式2和方式3的波特率计算式如下：
方式2的波特率＝2SMOD/64×fosc
方式3的波特率＝2SMOD/32×定时器T1的溢出率
由此可见，在晶振时钟频率一定的条件下，方式2只有两种波特率，而方式3可通过编程设置成多种波特率，这正是这两种方式的差别所在 。
3．串行端口的控制寄存器
串行端口共有2个控制寄存器SCON和PCON，用以设置串行端口的工作方式、接收／发送的运行状态、接收／发送数据的特征、波特率的大小，以及作为运行的中断标志等 。
一、P0端口的结构及工作原理

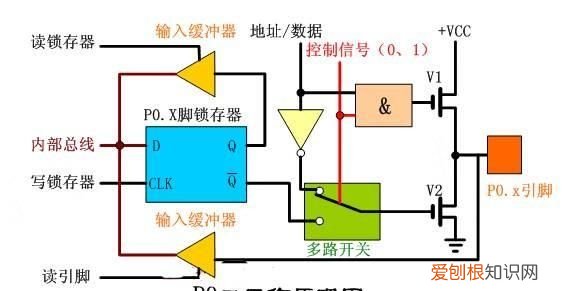

P0端口8位中的一位结构图见下图：
文章插图
由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成 。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成 。
下面，我们先就组成P0口的每个单元部份跟大家介绍一下：
先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效 。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上 。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的 。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端 。
对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的 。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端 。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了） 。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态 。
多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用 。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了 。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的 。
