P1口的结构相对简单，前面我们已详细的分析了P0口，只要大家认真的分析了P0口的工作原理，P1口我想大家都有能力去分析，这里我就不多论述了 。
单片机复位后，各个端口已自动地被写入了1，此时，可直接作输入操作 。如果在应用端口的过程中，已向P1一P3端口线输出过0，则再要输入时，必须先写1后再读引脚，才能得到正确的信息 。此外，随输入指令的不同，H端口也有读锁存器与读引脚之分 。
三、P2端口的结构及工作原理:

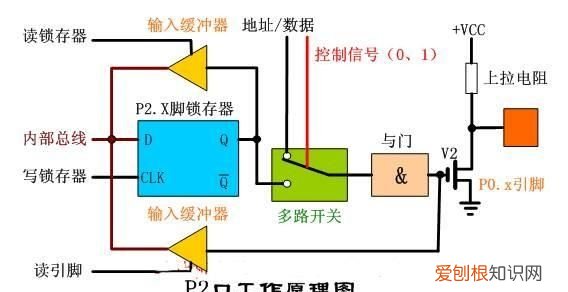

P2端口的一位结构见下图：
文章插图
由图可见，P2端口在片内既有上拉电阻，又有切换开关MUX，所以P2端口在功能上兼有P0端口和P1端口的特点 。这主要表现在输出功能上，当切换开关向下接通时，从内部总线输出的一位数据经反相器和场效应管反相后，输出在端口引脚线上；当多路开关向上时，输出的一位地址信号也经反相器和场效应管反相后，输出在端口引脚线上 。
对于8031单片机必须外接程序存储器才能构成应用电路（或者我们的应用电路扩展了外部存储器），而P2端口就是用来周期性地输出从外存中取指令的地址(高8位地址)，因此，P2端口的多路开关总是在进行切换，分时地输出从内部总线来的数据和从地址信号线上来的地址 。因此P2端口是动态的I/O端口 。输出数据虽被锁存，但不是稳定地出现在端口线上 。其实，这里输出的数据往往也是一种地址，只不过是外部RAM的高8位地址 。
在输入功能方面，P2端口与P0和H端口相同，有读引脚和读锁存器之分，并且P2端口也是准双向口 。
可见，P2端口的主要特点包括：
①不能输出静态的数据；
②自身输出外部程序存储器的高8位地址；
②执行MOVX指令时，还输出外部RAM的高位地址，故称P2端口为动态地址端口 。
即然P2口可以作为I/O口使用，也可以作为地址总线使用，下面我们就不分析下它的两种工作状态 。
1、作为I/O端口使用时的工作过程
当没有外部程序存储器或虽然有外部数据存储器，但容易不大于256B，即不需要高8位地址时（在这种情况下，不能通过数据地址寄存器DPTR读写外部数据存储器），P2口可以I/O口使用 。这时，“控制”信号为“0”，多路开关转向锁存器同相输出端Q，输出信号经内部总线→锁存器同相输出端Q→反相器→V2管栅极→V2管9漏极输出 。
由于V2漏极带有上拉电阻，可以提供一定的上拉电流，负载能力约为8个TTL与非门；作为输出口前，同样需要向锁存器写入“1”，使反相器输出低电平，V2管截止，即引脚悬空时为高电平，防止引脚被钳位在低电平 。读引脚有效后，输入信息经读引脚三态门电路到内部数据总线 。
2、作为地址总线使用时的工作过程
P2口作为地址总线时，“控制”信号为‘1’，多路开关车向地址线（即向上接通），地址信息经反相器→V2管栅极→漏极输出 。由于P2口输出高8位地址，与P0口不同，无须分时使用，因此P2口上的地址信息（程序存储器上的A15~A8）功数据地址寄存器高8位DPH保存时间长，无须锁存 。
四、P3端口的结构及工作原理

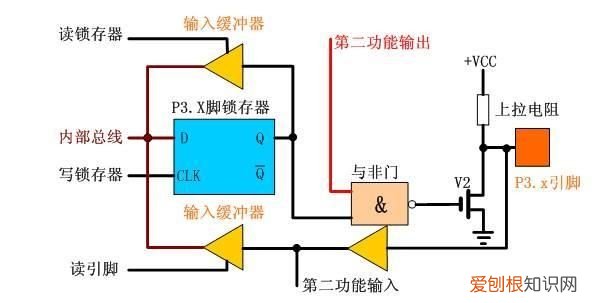

P3口是一个多功能口，它除了可以作为I/O口外，还具有第二功能，P3端口的一位结构见下图 。
文章插图
由上图可见，P3端口和Pl端口的结构相似，区别仅在于P3端口的各端口线有两种功能选择 。当处于第一功能时，第二输出功能线为1，此时，内部总线信号经锁存器和场效应管输入/输出，其作用与P1端口作用相同，也是静态准双向I/O端口 。当处于第二功能时，锁存器输出1，通过第二输出功能线输出特定的内含信号，在输入方面，即可以通过缓冲器读入引脚信号，还可以通过替代输入功能读入片内的特定第二功能信号 。由于输出信号锁存并且有双重功能，故P3端口为静态双功能端口 。
