51单片机内部结构由哪些基本部件组成?各有什么功能?( 六 )

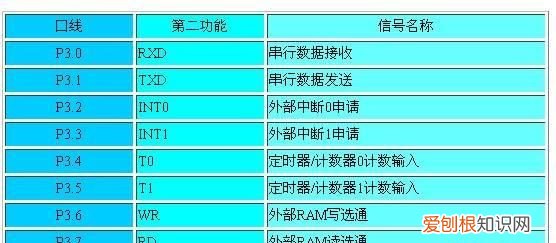

P3口的特殊功能（即第二功能）：

文章插图
使P3端品各线处于第二功能的条件是:
1、串行I/O处于运行状态(RXD,TXD);
2、打开了处部中断(INT0,INT1);
3、定时器/计数器处于外部计数状态(T0,T1)
4、执行读写外部RAM的指令(RD,WR)
在应用中,如不设定P3端口各位的第二功能(WR,RD信叼的产生不用设置),则P3端口线自动处于第一功能状态，也就是静态I／O端口的工作状态。在更多的场合是根据应用的需要，把几条端口线设置为第二功能，而另外几条端口线处于第一功能运行状态。在这种情况下，不宜对P3端口作字节操作，需采用位操作的形式。
端口的负载能力和输入／输出操作:
P0端口能驱动8个LSTTL负载。如需增加负载能力，可在P0总线上增加总线驱动器。P1，P2，P3端口各能驱动4个LSTTL负载。
前已述及，由于P0-P3端口已映射成特殊功能寄存器中的P0一P3端口寄存器，所以对这些端口寄存器的读／写就实现了信息从相应端口的输入／输出。例如：
MOV A，P1 ；把Pl端口线上的信息输入到A
MoV P1，A ；把A的内容由P1端口输出
MOV P3，#0FFH ；使P3端口线各位置l
这里我们已将51单片机的4个8位的并行口跟大家一起来分析了一下~
三、编码及译码器工作原理分析
这里主要简单介绍下，学过数字电路对编码译码了解的朋友可以跳过这部分。
把所使用的每一种二进制代码状态都赋于特定的含义，表示一个特定的信号或对象，叫编码。如用四位二进制数的0000~1001这十种状太，分别表示0~9这十个十进制数码，称为8421编码。反过来把代码的特定含义翻译出来，称为译码。
计算机在处理各种文字符号或数码时，必须把这些信息进行二进制编码，在编码时所使用的第一种二进制代码状态都赋予了特定的含义，即表示一个确定的信号或者对象，实现这种功能的电路叫编码器，如用于键盘的BCD码，ASCII码编码器等。
单片机外围电路用译码器较多，所以在这节课我们主要与大家一起来学习下译码器的工作原理（购买了本站产品的朋友，在我们配套的多媒体教学光盘中有相关的教学内容，建议大家观看），把代码的含义‘翻译’成相应的输出信号，以表示其原意。其功能恰恰与编码器相反。
译码器可以将输入代码的状态翻译成相应的输出信号，以高、低电平的形式在各自的输出端口送出，以表示其意愿。译码器有多个输入端和多个输出端。假如输入的端个数为，每个输出端只能有两个状态，则输出端个数最多有2n个。常用译码器输入、输出端头数来称呼译码器，如3线-8线译码器，4线-10线译码器等。我们经常用到的74138就是一个三线-八线译码器，朋友们可以到百度搜索74138的中文资料。
编码、译码的概念我们了解下，下面我们就来重点来讲一下三-八译码器的工作原理，这在我们51单片机的接口电路中也是经常用到的。

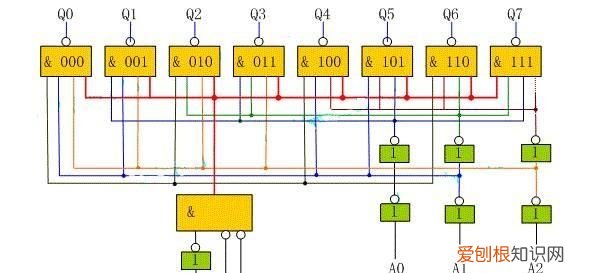

74138的工作原理如下图所示：

文章插图
从上图可看出，74138有三个输入端：A0、A1、A2和八个输出端Q0~Q7 。当输入端A0、A1、A2的编码为000时，译码器输出为Q0=0，而Q1~Q7=1 。即Q0对应于A0、A1、A2为000状态，低电平有效。A0、A1、A2的另外7种组合见后面的真值表。
图中S1、S2、S3为使能控制端，起到控制译码器是否能进行译码的作用。只有S1为高电平，S2、S3均为低电平时，才能进行译码，否则不论输入羰输入为何值，每个输出端均为1 。

51单片机内部结构由哪些基本部件组成?各有什么功能?( 六 )
