输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止 。
与门、与非门：这两个单元电路的逻辑原理我们在第四课数字及常用逻辑电路时已做过介绍，不明白的同学请回到第四节去看看 。
前面我们已将P0口的各单元部件进行了一个详细的讲解，下面我们就来研究一下P0口做为I/O口及地址/数据总线使用时的具体工作过程 。
1、作为I/O端口使用时的工作原理
P0口作为I/O端口使用时，多路开关的控制信号为0（低电平），看上图中的线线部份，多路开关的控制信号同时与与门的一个输入端是相接的，我们知道与门的逻辑特点是“全1出1，有0出0”那么控制信号是0的话，这时与门输出的也是一个0（低电平），与让的输出是0，V1管就截止，在多路控制开关的控制信号是0（低电平）时，多路开关是与锁存器的Q非端相接的（即P0口作为I/O口线使用） 。
P0口用作I/O口线，其由数据总线向引脚输出（即输出状态Output）的工作过程：当写锁存器信号CP 有效，数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X 。前面我们已讲了，当多路开关的控制信号为低电平0时，与门输出为低电平，V1管是截止的，所以作为输出口时，P0是漏极开路输出，类似于OC门，当驱动上接电流负载时，需要外接上拉电阻 。

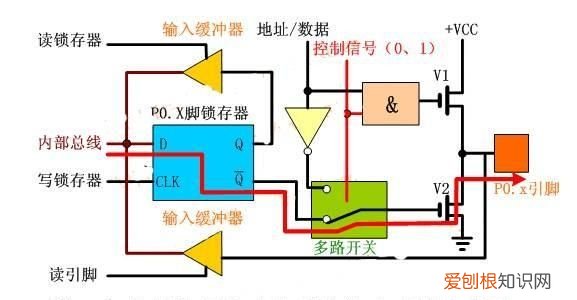

下图就是由内部数据总线向P0口输出数据的流程图（红色箭头） 。
文章插图
P0口用作I/O口线，其由引脚向内部数据总线输入（即输入状态Input）的工作过程：数据输入时（读P0口）有两种情况
1、读引脚

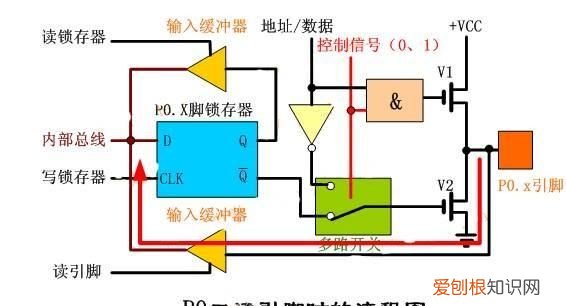

读芯片引脚上的数据，读引脚数时，读引脚缓冲器打开（即三态缓冲器的控制端要有效），通过内部数据总线输入，请看下图（红色简头） 。
文章插图
2、读锁存器

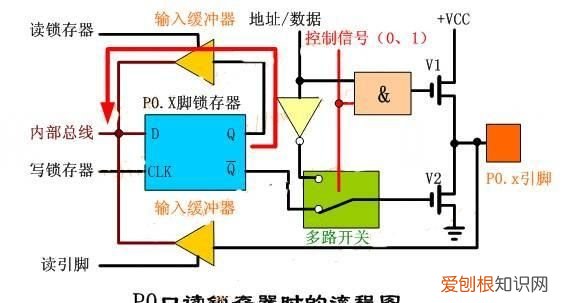

通过打开读锁存器三态缓冲器读取锁存器输出端Q的状态，请看下图（红色箭头）：
文章插图
在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例外 。例如，当从内部总线输出低电平后，锁存器Q＝0，Q非＝1，场效应管T2开通，端口线呈低电平状态 。此时无论端口线上外接的信号是低电乎还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号 。又如，当从内部总线输出高电平后，锁存器Q＝1，Q非＝0，场效应管T2截止 。如外接引脚信号为低电平，从引脚上读入的信号就与从锁存器读入的信号不同 。为此，8031单片机在对端口P0一P3的输入操作上，有如下约定：为此，8051单片机在对端口P0一P3的输入操作上，有如下约定：凡属于读-修改-写方式的指令，从锁存器读入信号，其它指令则从端口引脚线上读入信号 。

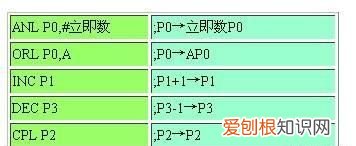

读-修改-写指令的特点是，从端口输入(读)信号，在单片机内加以运算(修改)后，再输出(写)到该端口上 。下面是几条读--修改-写指令的例子 。
文章插图
这样安排的原因在于读-修改-写指令需要得到端口原输出的状态，修改后再输出，读锁存器而不是读引脚，可以避免因外部电路的原因而使原端口的状态被读错 。
P0端口是8031单片机的总线口，分时出现数据D7一D0、低8位地址A7一AO，以及三态，用来接口存储器、外部电路与外部设备 。P0端口是使用最广泛的I／O端口 。
